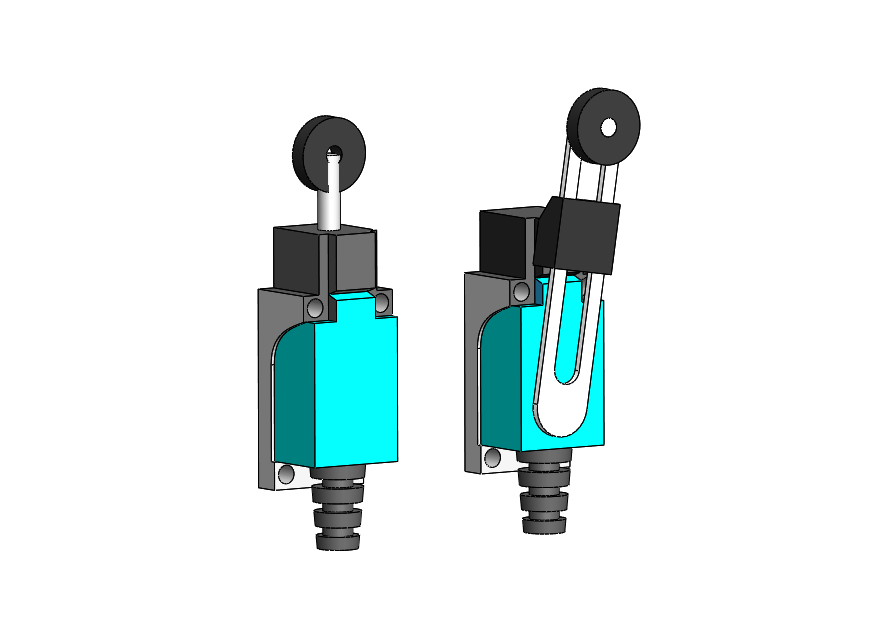

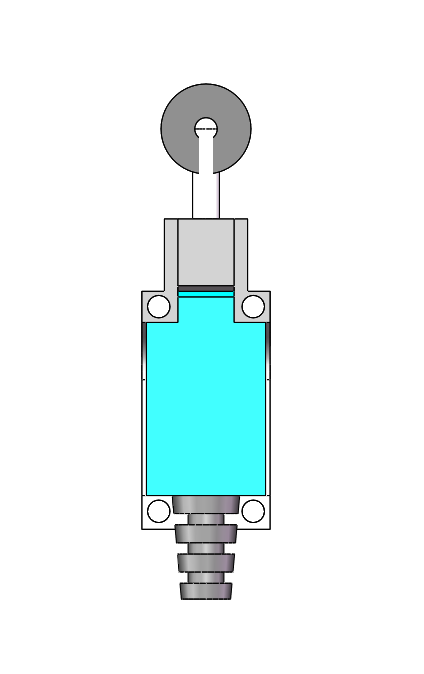

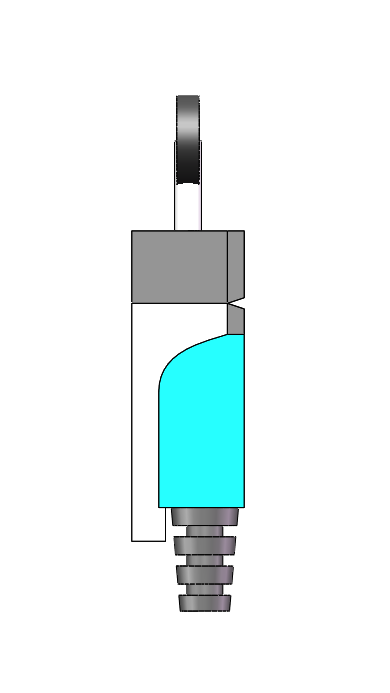

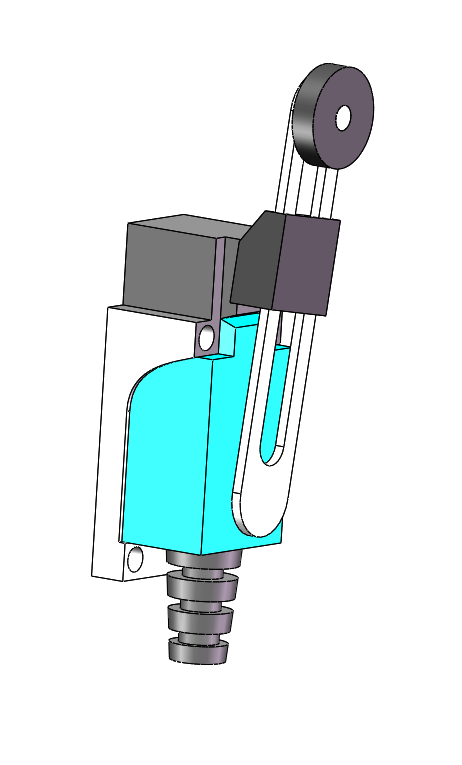

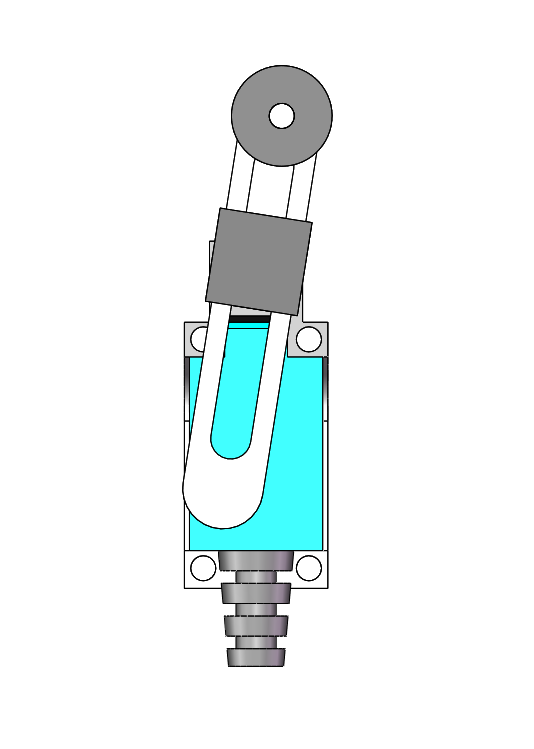

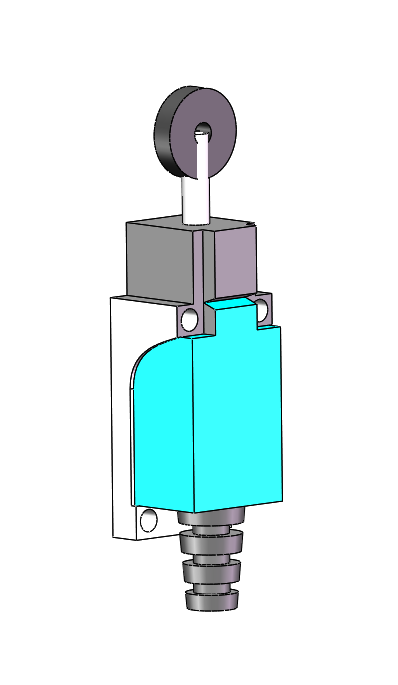

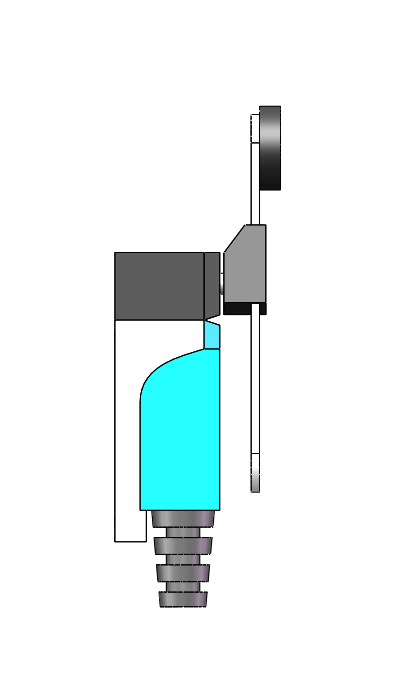

行程開關（也稱為限位開關）是一種用于檢測機械運動位置的電氣控制元件，廣泛應用于工業自動化、機械設備和自動控制系統中。以下是關于行程開關和限位開關的詳細解釋與描述： --- ### 一、什么是行程開關？ **行程開關**（或稱**限位開關**）是一種通過機械運動來觸發的開關裝置，主要用于檢測設備或部件的**位置狀態**，并據此發出電信號以控制設備的運行。 它的核心功能是：**當被控物體移動到某一設定位置時，行程開關會自動接通或斷開電路**，從而實現對設備的**自動控制**或**安全保護**。 --- ### 二、行程開關的作用 1. **位置檢測**：用于檢測機械部件是否到達指定位置。 2. **自動控制**：在自動化設備中，控制設備的啟動、停止或換向。 3. **安全保護**：防止設備超程運行，避免損壞設備或發生事故。 4. **信號反饋**：為控制系統提供位置反饋信息，確保系統正常運行。 --- ### 三、行程開關的結構與原理 行程開關通常由以下幾部分組成： - **外殼**：保護內部結構，防止灰塵、油污等影響性能。 - **操作臂/滾輪**：與被控物體接觸，受到外力推動后觸發開關。 - **微動開關**：內部的機械觸點，根據操作臂的動作進行通斷。 - **調節機構**：可調整動作位置，適應不同應用場景。 工作原理：當機械部件移動至行程開關的位置時，推動操作臂，使內部的微動開關產生動作，從而改變電路狀態。 --- ### 四、常見類型 1. **直動式行程開關**：通過直線運動觸發，適用于線性運動場合。 2. **旋轉式行程開關**：通過旋轉運動觸發，常用于旋轉設備。 3. **滾輪式行程開關**：帶有滾輪，適用于高速或頻繁動作的場合。 4. **接近開關**（雖然不屬于傳統行程開關，但有時也被歸類為“限位開關”的一種）：利用電磁感應或光電原理檢測物體位置。 --- ### 五、應用場景 - 工業自動化生產線 - 電梯、升降平臺 - 汽車制造設備 - 包裝機械 - 機床、注塑機 - 建筑機械（如塔吊、起重機） --- ### 六、注意事項 - 安裝時應確保行程開關與被控對象的運動方向一致。 - 根據使用環境選擇合適的防護等級（如防水、防塵）。 - 定期檢查觸點磨損情況，及時更換以保證可靠性。 --- 如果你有具體的型號、安裝方式或選型問題，歡迎繼續提問！
